Gamma MTNLR filetto trapezoidale T-Nose

Caratteristiche Tecniche
Materia prima	CuSn5Zn5Pb5 DIN 17656
Principi di filetto	1 - 2
Tolleranze boccola
D1	h7
D2, D3, L1, L2, D4	± 0,1 mm
Tolleranze di accoppiamento entro i range previsti dalle tolleranze di filettatura 7e (vite) 7H (madrevite)
tolleranza assiale standard	0,10 mm
tolleranza radiale standard	da 0,10 mm a 0,30 mm in progressione sui diametri

	Soluzione economica e pratica per azioni di manovra e movimentazione di carichi medio bassi a velocità ridotte.

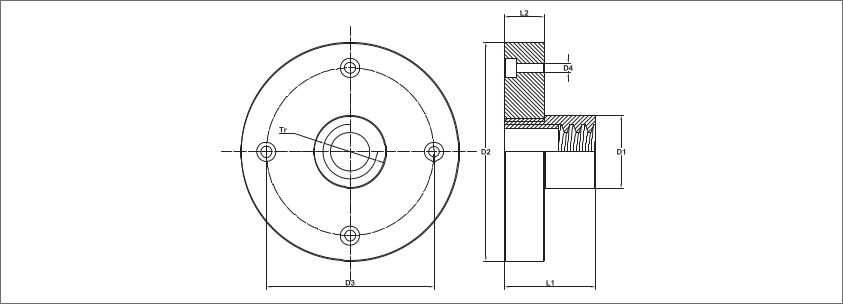

	Codice Articolo	Filetto	D1 mm	D2 mm	D3 mm	L1 mm	L2 mm	D4 mm	Massa gr	Superficie di supporto in mm²
R	MTNLR20041D	Tr20x04	28,0	66	53,0	32	13,2	6,75	480	723,82
R	MTNLR20041S	Tr20x04 LH	28,0	66	53,0	32	13,2	6,75	480	723,82
R	MTNLR20082D	Tr20x08 (P4)	28,0	66	53,0	32	13,2	6,75	480	723,82
R	MTNLR25051D	Tr25x05	38,0	70	57,4	38	13,2	6,75	600	1343,08
R	MTNLR25051S	Tr25x05 LH	38,0	70	57,4	38	13,2	6,75	600	1343,08
R	MTNLR25102D	Tr25x10 (P5)	38,0	70	57,4	38	13,2	6,75	600	1343,08
R	MTNLR30061D	Tr30x06	44,5	107	87,4	54	13,2	10,00	1270	2290,22
R	MTNLR30061S	Tr30x06 LH	44,5	107	87,4	54	13,2	10,00	1270	2290,22
R	MTNLR30122D	Tr30x12 (P6)	44,5	107	87,4	54	13,2	10,00	1270	2290,22
