Gamma Swap FIP filetto trapezoidale

Caratteristiche Tecniche
Materia prima	Interno filettato in Poliacetale (POM-C)
Principi di filetto	1 - 2
Tolleranze boccola
D1	h7
DL, DS, L1, L2, L3	± 0,1 mm
Tolleranze di accoppiamento entro i range previsti dalle tolleranze di filettatura 7e (vite) 7H (madrevite)
tolleranza assiale standard	0,10 mm
tolleranza radiale standard	da 0,10 mm a 0,30 mm in progressione sui diametri

	Azioni di movimentazione con bassi carichi ad 1 e 2 principi. Indicate in accoppiamento con viti in acciaio Inox. Completamente resistente all’ossidazione ed alle aggressioni chimiche (Inox System).

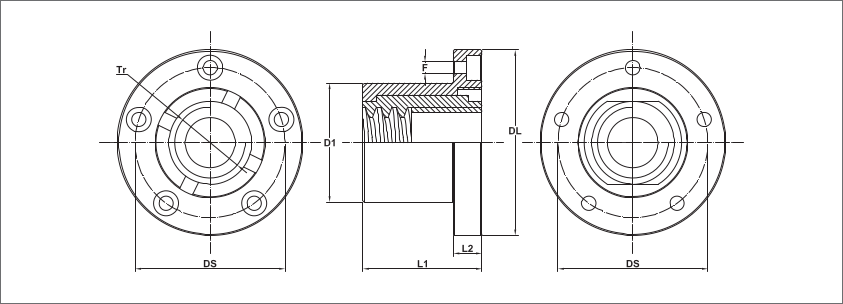

	Codice Articolo	Filetto	DL mm	D1 mm	L1 mm	DS mm	L2 mm	Fori	Viti TCCE 8.8	Ghiera	Massa gr	Superficie di supporto in mm²
S	SWAPFIP T16041D	Tr16x04	68	40	40	53	12	5	M6	M 36x1,5	510	879,65
S	SWAPFIP T16082D	Tr16x08 (P4)	68	40	40	53	12	5	M6	M 36x1,5	510	879,65
S	SWAPFIP T20041D	Tr20x04	68	40	40	53	12	5	M6	M 36x1,5	500	1130,97
S	SWAPFIP T20082D	Tr20x08 (P4)	68	40	40	53	12	5	M6	M 36x1,5	510	1130,97
S	SWAPFIP T25051D	Tr25x05	78	50	50	63	12	6	M6	M 46x1,5	775	1767,15
S	SWAPFIP T25102D	Tr25x10 (P5)	78	50	50	63	12	6	M6	M 46x1,5	775	1767,15
S	SWAPFIP T30061D	Tr30x06	78	50	50	63	12	6	M6	M 46x1,5	760	2120,58
S	SWAPFIP T30122D	Tr30x12 (P6)	78	50	50	63	12	6	M6	M 46x1,5	760	2120,58
S	SWAPFIP T40071D	Tr40x07	120	75	80	95	20	6	M10	M 72x1,5	3040	4586,73
S	SWAPFIP T40142D	Tr40x14 (P7)	120	75	80	95	20	6	M10	M 72x1,5	3040	4586,73
S	SWAPFIP T50081D	Tr50x08	120	75	80	95	20	6	M10	M 72x1,5	3020	5780,53
